10M/100M/1G MES -マネージドイーサネットスイッチIPコアの販売開始

ツイート

10M/100M/1G MES -マネージドイーサネットスイッチIPコアの販売開始

2020年9月28日、ポジティブワン株式会社（本社・東京都渋谷区、スペイン本社・SoC-e社日本正規代理店）は、10M/100M/1G MES -マネージドイーサネットスイッチIPコアの販売開始いたします。

マネージドイーサネット スイッチ（ME S）IPコアは、すべてのポート間の連続転送を可能にするノンブロッキングクロスバーマトリックスを備えています。フレームの整合性チェックに関するイーサネット標準ポリシーを満たすストアアンドフォワードスイッチングアプローチを実装しています。スイッチは、転送する前に各フレームをバッファリングして検証します。それにもかかわらず、待ち時間はナノ秒オーダーに最小化されました。したがって、 ME S はイーサネットベースの産業用ネットワークを実装するのに最適なスイッチです。

ME S は3速（10/100/1000 Mpbs）スイッチIPで、IEEE 1588 V2トランスペアレントクロック機能をサポートします。この機能は、スイッチの通過に費やされた時間を考慮して、PTPイベントメッセージを変更します。このスキームは、ネットワーク全体の配信変動を補償することにより、時間配信の精度を向上させます。

さらに、 ME S は、各ポートに独立したハードウェアを使用することにより、IEEE 1588 V2ワンステップトランスペアレントクロックピアツーピア（P2P）機能もサポートします。この機能により、各リンクの滞留時間だけでなく遅延も補償できます。

ME SをSoC-e HSR-PRP スイッチ IPと組み合わせて使用すると、必要なポートにHSRおよびPRP機能を導入できます。HSRスイッチングアプローチはカットスルーです。したがって、この組み合わせにより、最大のパフォーマンスと標準との最大の互換性が提供されます。イーサネットPHYデバイスにMII / GMII / RGMIIネイティブインターフェイスを提供し、ザイリンクスIPと組み合わせて、他のインターフェイスの中でRMIIまたはSGMIIをサポートできます。また、MACベースのインターフェイスを備えていない他のIPコアのインターフェイスとして、AXI4-Streamをサポートしています。

ME S は、次のザイリンクスFPGAファミリでサポートできます。

・　6シリーズ（Spartan、Virtex）
・　7シリーズ（Zynq、Spartan、Artix、Kintex、Virtex）
・　ウルトラスケール（Kintex、Virtex）
・　Ultrascale +（Zynq MPSoC、Kintex、Virtex）

◆ザイリンクスVivadoツール用マネージドイーサネットスイッチIPコア

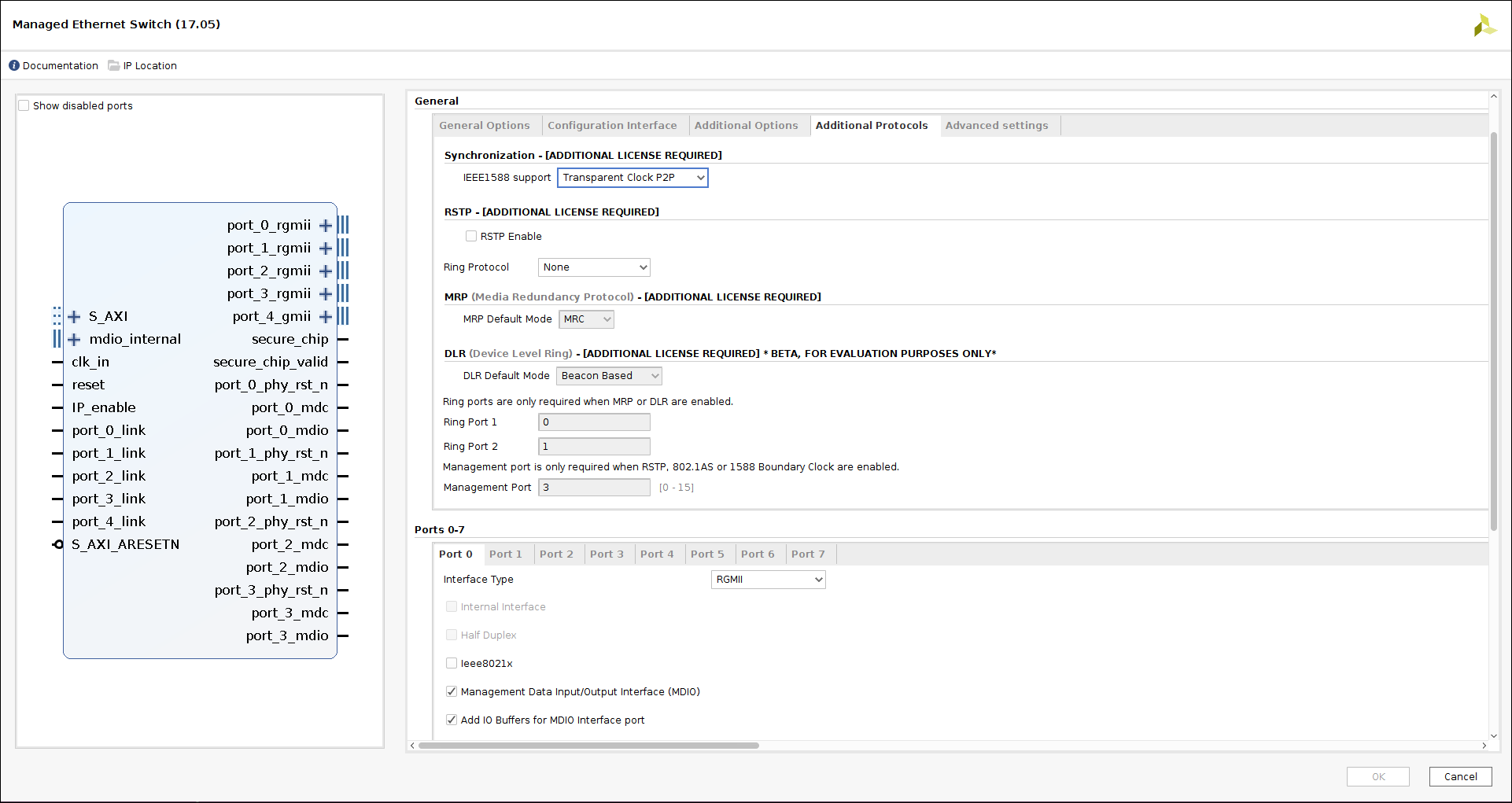

ME Sは、新しいザイリンクスVivadoツールを利用してFPGAデザインに簡単に統合できるように設計されており、グラフィカルユーザーインターフェイスでIPコアを使用し、IPパラメーターを簡単に設定できます。

マネージドイーサネット スイッチ IPコアの主な機能：

インターフェース
・　全二重10/100/1000 Mbpsイーサネットインターフェイス
・　半二重10/100 Mbpsイーサネットインターフェイス
・　10 Gbpsイーサネットインターフェイス
・　設定可能な3～32のイーサネットポート
・　MII/RMII/GMII/RGMII/SGMII/QSGMII/USXGMII物理層デバイス（PHY）インターフェイス
・　各ポートでサポートされる異なるデータレート
・　銅線および光ファイバーメディアインターフェイス：10/100/1000Base-T、100Base-FX、1000Base-X切り替え

・　自動MACアドレスの学習とエージングを使用した動的MACテーブル（最大4096エントリ）
・　静的MACテーブル（最大4096エントリ）
・　ジャンボフレーム管理
・　Ethertypeベースのスイッチング
・　入力ポートのミラーリング
・　ブロードキャスト/マルチキャストストームプロテクション
・　ポートごとのレート制限（ブロードキャスト、マルチキャスト、ユニキャストトラフィック）
・　時間同期

・　IEEE 1588v2ステートレストランスペアレントクロック機能（P2P -レイヤー2 / E2E -レイヤー2）
・　SoC-e IEEE 1588 IPコア（1588Tiny、PreciseTimeBasic）に対応
・　交通管理

・　マルチキャストフレームフィルタリング
・　スイッチングポートマスク：フレームの具象ポートへのユーザー定義の転送
・　ポートベースのVLANサポート
・　QoS
・　優先度（PCP-802.1p、DSCP TOS、Ethertype）
・　IEEE 802.1X EAPOLハードウェア処理

DSA（Distributed Switching Architecture）のタグ付け：DSAを使用する理想的なケースは、イーサネットスイッチが「スイッチタグ」をサポートする場合です。これは、スイッチが特定のポートとの間で受信したイーサネットフレームごとに特定のタグを挿入して、管理インターフェースの理解が可能です。

・　MDIO、UART、AXI4-LiteまたはCoE（Configuration-over-ethernet）管理インターフェイス
・　Configuration-over-Ethernet（COE）：CPUに接続する同じイーサネットリンクを介した内部レジスタへのフルアクセス
・　ドライバーはIPコアの購入時に提供されます
・　冗長プロトコル

・　RSTP（ソフトウェアスタックが必要）
・　RSTPのハードウェアサポート
・　IPコアとともに提供されるLinux用の参照RSTPスタック
・　Posix互換RSTPスタックが利用可能
・　MRP（ソフトウェアスタックは不要）
・　リングマネージャー（MRM）
・　リングクライアント（MRC）
・　DLR（ソフトウェアスタックは不要）
・　ビーコンベースのノード
・　スーパーバイザノード

その他のザイリンクス/ Avnet / SoC-e /ボードについては、評価用に期間限定のIPコアを提供できます。
