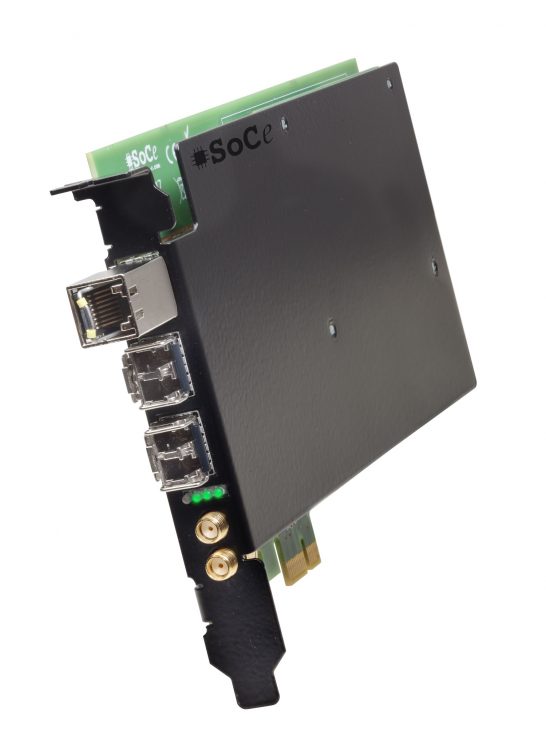

HSRおよびPRP v3冗長イーサネットプロトコル（IEC 62439条項5および4）に準拠したPCIeネットワークカード「SMART Zynq PCIe HSR/PRP /PTP」の販売開始

2020年8月6日、ポジティブワン株式会社（本社・東京都渋谷区、スペイン本社・SoC-e社日本正規代理店）は、HSRおよびPRP v3冗長イーサネットプロトコル（IEC 62439条項5および4）に準拠したPCIeネットワークカード「SMART Zynq PCIe HSR/PRP /PTP」の販売を開始いたします。

これらのプロトコルにより、重要なインフラストラクチャ上のネットワーキングの高可用性が保証され、遅延時間がゼロで、ネットワーク障害が発生した場合でもフレームが失われません。このボードは、産業用PCを冗長ネットワークに接続し、さらに、3番目のポートを通じて外部の通常イーサネット機器のRedBoxモード動作をサポートします。

このボードは、Dual-AttachedNode（DAN）と組み込みのRedBox操作を組み合わせた、すぐに使える構成で出荷できます。したがって、SCADAまたはPCシステムは、PRPまたはHSRネットワークのDANです。追加のSFPポートは、イーサネットトラフィックをサーバーに直接導入することなく、ハードウェアによって高可用性ネットワークに直接切り替えることができます。

IEEE 1588v2電力ユーティリティプロファイル透過クロック動作は、ボードのすべてのスイッチングポートでデフォルトサポートされています。通常クロックまたは境界クロックの動作モードをボードに組み込んで、サーバーまたはSCADAシステムから自律的に実行できます。

◆機能的特徴：

・　Dual-Attached_Node（DAN）： 2xトライスピード冗長ポート（SFPケージポートAおよびポートB）は、IEEE1588v2対応のHSR / PRPネットワークに使用
・　冗長ボックス（RedBox）： 1xトライスピード冗長ポート（SFPケージポートC）は、IEEE1588対応のトライスピードイーサネットリンクに使用
・　1xギガビットイーサネット（PCIeポートD）はPC / SCADAシステムと通信します
・　ポートA、B、C、Dはハードウェアによって切り替えられます
・　自律IEEE 1588v2通常クロックおよび境界クロック操作

◆一般的な主な機能：
・　10/100/1000Base-T用の3x SFPケージ; 100Base-FX
・　PPS、IRIG-Bなどの2x SMA出力
・　PCIex1
・　ソフトウェアドライバー：Windowsプラットフォーム、Linux、VxWorks
・　ユーザーフレンドリーな設定ツール
・　グラフィックユーザーインターフェース

◆ハードウェアの主な機能：

スケーラブルなインダストリアルグレードのザイリンクス社SoC：Zynq7000ファミリは、ソフトウェア、ハードウェア、およびI / Oのプログラミング機能をシングルチップで提供するプロセッサー中心のプラットフォームです。マルチコアプロセッサと業界をリードするプログラマブルロジックにより、より少ない数の高速なデバイスでより優れた処理システムを実現できます。

サポートされるデバイス：XC7Z010およびXC7Z020
・　8Gb DDR3：オペレーティングシステム、ソフトウェアアプリケーション、プロトコルスタック、または大きなバッファーを格納する高速DDRメモリ
・　256 Mb Quad SPIフラッシュメモリ

独自のMACを統合したEEPROM：各モジュールで独自のMACを使用して、お客様の製品の市場投入時間を短縮できます。u SDコネクタ：高密度で低コストの大容量ストレージで、複雑なオペレーティングシステム、永続的なデータストレージ、迅速なアップグレードに対応します。

温度センサー：各モジュールには、PCBに取り付けられたI2C温度センサーが付属しています。
4x Ledインジケータ：1つの電源投入LED、1つのFPGA完了LED、2つの汎用LED。また、PHYごとに2x LED
