IoT対応エネルギーメーター（Cat.II測定器）を実現させる「POC-絶縁型ワットメーター（AC / DC） 小型USBモジュール」の販売開始

2020年7月30日、ポジティブワン株式会社（本社・東京都渋谷区）は、IoT対応エネルギーメーター（Cat.II測定器）を実現させる「POC-絶縁型ワットメーター（AC / DC） 小型USBモジュール」の販売開始

POC-絶縁型ワットメーター（AC / DC） モジュールによって電圧、電流、及び電気回路の瞬間的な実際の電力を測定することは非常に便利です。また、特定の時間の合計エネルギーを計算するパワーを統合することもでき、一部のユーザーはこれを使用してシステムが消費するエネルギーを測定するニーズがあることから、最近この機能を改善しました。

エネルギーメーターは消費電力の統合に基づいているため、それにアクセスするには電力オブジェクトを使用する必要があり、その対応をしました。

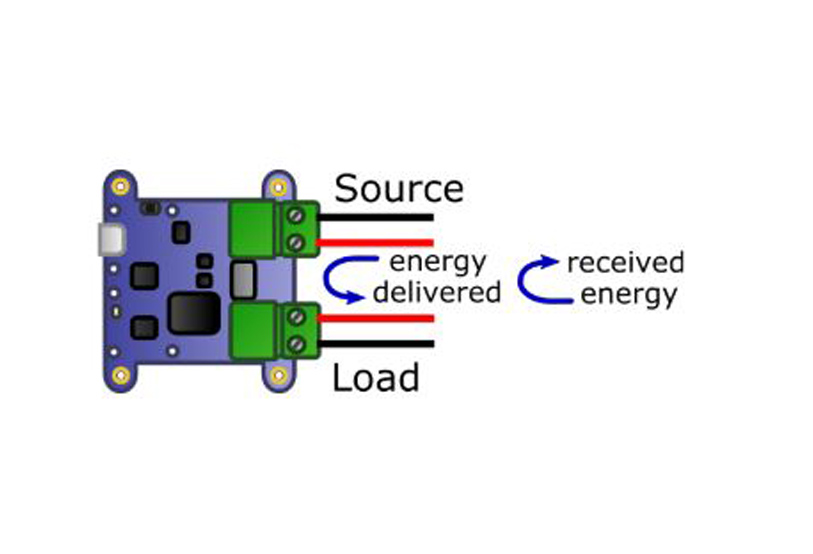

エネルギーが両方向に流れる場合、メーターは電流の方向に応じて増減します。「POC-絶縁型ワットメーター（AC / DC） 小型USBモジュール」の入力から出力に移動するときに増加し、それ以外の場合は減少します。

これまでは、出力に提供されたエネルギーと他の方向に回収されたエネルギーとの差を表す合計エネルギーの値しか取得できませんでした。たとえば、バッテリーの定期的な充電と放電を伴うアプリケーションの場合、2つの別々の値を取得すると便利です。したがって、出力に提供されるエネルギーと反対方向に回収されるエネルギーを別々に取得できるようにする2つの属性を追加しました。

さらに、これまで、エネルギーメーターの統合は、期間の推定電力に基づいて1秒に1回実行されていました。最新のファームウェアでは、640Hzでサンプリングされた瞬時電力の実際の測定に基づいて、統合が毎秒10回行われます。したがって、提供エネルギーと回収エネルギーの分類は、100msの各期間のエネルギーバランスに依存します。

瞬時有効電力の測定は、正確に640Hzでのサンプリングに基づいています。したがって、周波数が約30Hzから80Hzの範囲内にある限り、代替電流に対しても機能します。80Hzを超えると、測定の精度が大幅に低下します。さらに、ピーク係数が非常に重要である場合（消費ピークが16Aを超えるか、持続時間が3ms未満の場合）、エネルギーも過小評価される傾向があります。

Cat.II測定器です。たとえば、一次電気回路または電気キャビネットで測定を実行するには、この用途に認定された小さな埋め込みメーターをRS485インターフェースで使用することも可能です。

◆「POC-絶縁型ワットメーター（AC / DC） 小型USBモジュール」
https://www.positive-one.com/products/Yocto-Watt.html

・　USBコネクタ：マイクロB
・　幅：50mm
・　長さ：58mm
・　重量：22g
・　最大電流（続き）：16A
・　リフレッシュレート：10Hz
・　測定範囲（I）：-16 ... 16A DC / rms
・　測定範囲（U）：-250 ... 250V DC / rms
・　最大使用電圧：250V rms
・　精度（AC、50Hz / 60Hz）：0.02 W / 1.5％
・　精度（DC）：0.002 W / 1.5％
・　測定カテゴリ：Cat.II
・　IEC 61140に準拠した保護クラス：クラスII
・　USB絶縁、クリアランス距離：3.8mm
・　USB絶縁、沿面距離：3.8 / 6mm
・　USB絶縁、絶縁耐力（1分）：3kV rms
・　通常の動作温度：5 ... 40°C
・　拡張動作温度2：-30 ... 85°C
・　電力ディレーティング：61°Cを超えると0,67A /°C
・　サポートされているオペレーティングシステム：Windows（PC + IoT）、Linux（Intel + ARM）、macOS、Android、ドライバーは不要
・　API / SDK /ライブラリ：C ++ Obj-C C＃VB.NET UWP Delphi Python Java Android LabVIEW
・　API / SDK /ライブラリ（TCPのみ）：Javascript Node.js PHP
・　RoHS準拠：RoHS III（2011/65 / UE + 2015/863
