STM32MP1搭載システムオンモジュール販売開始

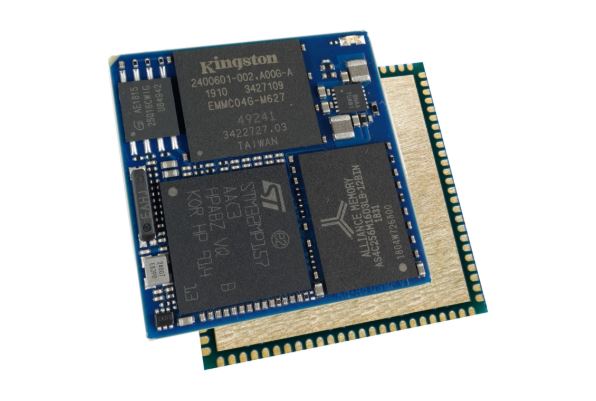

2020年2月21日、ポジティブワン株式会社（本社：東京都渋谷区）は、STM32MP1 QFNスタイル・ソルダーダウンコンピュータオンモジュール販売を開始いたします。わずか27mm x 27mmのQSモジュールファミリの寸法は非常にコンパクトです。プロセッサ、PMIC、RAM、フラッシュメモリを備えた完全な組み込みシステムオンモジュールが含まれます。

◆モジュール構成
《プロセッサ機能》
STM32MP1シリーズは、幅広いアプリケーションの開発を容易にする汎用マイクロプロセッサポートフォリオであり、異種のシングルまたはデュアルArm Cortex-A7およびCortex-M4コアアーキテクチャに基づいており、複数の柔軟なアプリケーションをサポートする能力を強化し、いつでも最高のパフォーマンスとパワーの数値を発揮します。

・　プロセッサ： STM32MP1シリーズ
・　RAM 最大512MBのDDR3L
・　Flash 4GB eMMC、SLC NANDはリクエストに応じて
・　グレード 産業用:温度 -25°Cから85°C（eMMC）/ -40°Cから85°C（NAND）
・　寸法（LxWxD） 27mm x 27mm x 2.3mm

《モジュール接続》
・　イーサネット
・　USB 2.0
・　eMMC / SD
・　UART
・　I⊃2;C
・　SPI
・　PWM
・　SAI
・　CAN
・　qsmp-pinout

◆QFNスタイルコンピューターオンモジュールの利点
QFNスタイルのソルダーダウンコンピュータオンモジュールです。27mmの小さな正方形のサイズと2.3mmの高さのモジュールは、片面で組み立てられています。QFNタイプのリードスタイルは、100パッドで1mmピッチです。さらに、グランドパッドはサーマルパッドとして機能します。

産業用アプリケーションは、より小さなフォームファクターでより高速で高集積、低電力の電子回路を実現するため、PCBレイアウトはますます重要になります。適切なレイアウトを使用すると、必要な仕様を満たすために多くのEMI問題を最小限に抑えることができます。交差を必要とせずに簡単な配線につながるのは、ピン配列だけではありません。また、モジュールに戻る信号パスに適切なソリューションを提供する必要があります。このリターンパス（大部分はグランドプレーン）を信号ピンの近くに接続できない場合、リターン電流は別の方法をとる必要があり、ループエリアが生じる可能性があります。

QSMPシリーズの特別な設計により、さまざまな利点が得られます。

・　底面の大きなグランドパッドにより、すべての信号に対して定義済みのグランドプレーン接続が利用可能
・　ピン配列により、交差することなく簡単に配線可能
・　ループ領域を避けるために、信号ピンの近くにグランドが接続
・　高速信号は、定義されたインピーダンスで最上層にルーティング可能
・　接地パッドは、はんだ付け時にコンポーネントを定義された高さに保持

ターゲット市場
ますます多くのマルチメディア中心のデバイスで、組み込みコンピューティング能力が非常に求められています。強力な画像と印象的なビデオストリーミング用のハイエンドデバイスを必要とするターゲット市場に最適で、次の垂直市場で接続デバイスを作成します。

・　オートメーション
・　医療技術
・　産業用制御
・　デジタルサイネージ
・　交通手段
